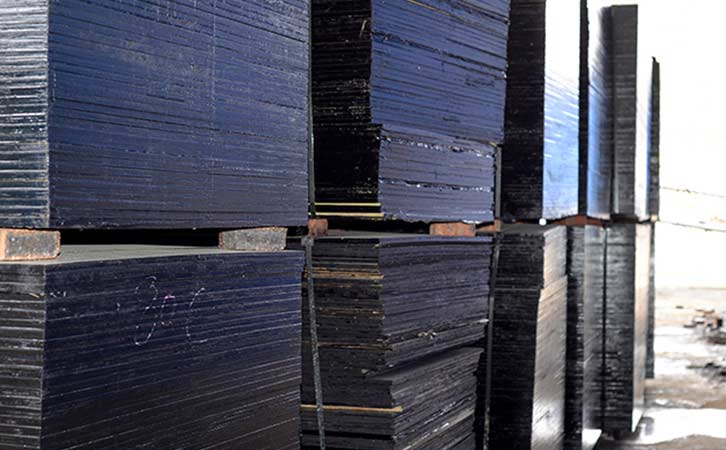

建筑模板覆膜工藝是一種工藝嚴謹、精度準確、質量高的工藝。當底板滿足要求時，應控制好溫度、壓力和時間。溫度要求可滿足浸漬紙的熔化和固化要求，當涂布紙溫度為130+5時，可達到涂布效果。壓力比基板高0.1-0.2兆帕，增加基板與紙的粘合力，粘合時間比薄木單板長。其次，涂膜紙的存放嚴格按照紙膠類型的要求進行。

　　建筑模板工藝：基層表面采用改性松按木單板制作的膠合板，表面顏色不受限制，表面要求平整、二輕、三無縫。一級，即基本平滑度不應超過翹曲度的0.5%。否則，在砂光時，會出現表面砂光滲透不足和砂光不足，不利于涂膜加工。二次光澤度，即單板易被超濕砂磨起毛，造成表面粗糙，使復合紙難以與板表面融合。即使減少了層板的周轉次數，也容易出現脫毛缺陷。三無縫，即裂縫寬度應小于2 mm，裂縫長度應小于60 mm，裂縫寬度應采用單板修補，小于2 mm的裂縫可采用灰漿修補，但膩子混合應與木材和覆膜紙牢固結合，灰漿修補較大缺陷ED是指它不能彌補覆膜過程中的不足或承受高溫熔融損失，從而造成的。產品表面有凹槽。因此，復合基板的表面必須平整、光滑、無裂紋。

　　以上是廣西建筑模板廠家鑫虹泰木業為您分享的：建筑模板廠家覆膜工藝技術。
